Hvordan Designe Rørsystemer For Å Minimere Varmetap

Å designe rørsystemer for å minimere varmetap handler om mer enn å «legge på litt isolasjon». De beste løsningene kombinerer fysikkforståelse, presis dimensjonering, bevisst materialvalg og gjennomført installasjon. Når de riktige grepene tas i designfasen, faller både energiforbruk, CO₂-utslipp og driftskostnader, samtidig som komfort og sikkerhet øker. Denne guiden går konkret til verks: hva driver varmetap i rør, hvordan velges rør og isolasjon, hvilke installasjonsdetaljer betyr mest, og hvordan verifiseres resultatet i drift.

Forståelse Av Varmetap I Rør

Mekanismer: Ledning, Konveksjon Og Stråling

Varmetap i rør skjer gjennom tre parallelle mekanismer. Ledning flytter varme fra mediet gjennom rørveggen. Konveksjon transporterer varme fra yttersiden til omgivende luft eller væske. Stråling emitterer varme fra rørflaten til omgivelsene, særlig viktig ved høye overflatetemperaturer og i miljøer med stor temperaturforskjell. Alle tre må vurderes i sum.

Kritiske Parametere: ΔT, Overflate, Lengde Og Strømningsregime

Tapet øker med temperaturdifferansen (ΔT) mellom mediet og omgivelsene, overflatearealet (diameter og lengde), samt med strømningsforholdene inne i røret. Laminar strømning kan gi lavere intern varmeovergang, mens turbulent strømning øker den, det er ikke bare «fortere er bedre». Dimensjon, veggtykkelse og indre råhet påvirker både varmeovergang og pumpearbeid.

Tapsdrivere I Praktiske Anlegg (Innendørs Vs. Utendørs)

Innendørs er ΔT ofte lavere, med mindre vind og færre kuldebroer. Utendørs er situasjonen motsatt: større ΔT, vinddrevet konveksjon og høyere risiko for fukt og kuldebroer. Det setter strengere krav til isolasjonstykkelse, mantling og detaljutførelse rundt bæringer, bend og ventiler.

Materialvalg, Dimensjonering Og Overflatebehandling

Varmeledningsevne, Veggtykkelse Og Innvendig Råhet

Materialer som PEX, GRP/kompositt og rustfritt stål kombinerer ofte lav varmeledningsevne med god holdbarhet. Komposittløsninger kan også gi lav vekt og redusert korrosjonsrisiko. Tykkere rørvegger gir økt motstand mot varmeledning, men må balanseres mot kost og vekt. Lav innvendig råhet reduserer trykktap, holder hastigheten i sjakk og kan bidra til høyere systemeffektivitet.

Rørdimensjonering For Optimalt Hastighetsområde Og Trykktap

Dimensjoner for et moderat hastighetsvindu som begrenser støy, erosjon og unødvendig turbulens, men sikrer god intern varmeovergang. Korte rør, rette strekk og færre bend reduserer både trykktap og varmetap ved å minimere overflate og lokale tap. God koblingsteknikk med lavt motstandstall (z-verdi) gir stabile sammenføyninger uten ekstra tap.

Overflatebehandling Og Emissivitet

Overflatebelegg påvirker emissivitet og dermed strålingstap. Blank metallisk overflate kan redusere stråling sammenlignet med matte, mørke overflater. I praktiske anlegg velges ofte korrosjonsbeskyttende belegg og mantling som samtidig er robuste mot UV, kjemikalier og mekanisk slitasje, særlig utendørs.

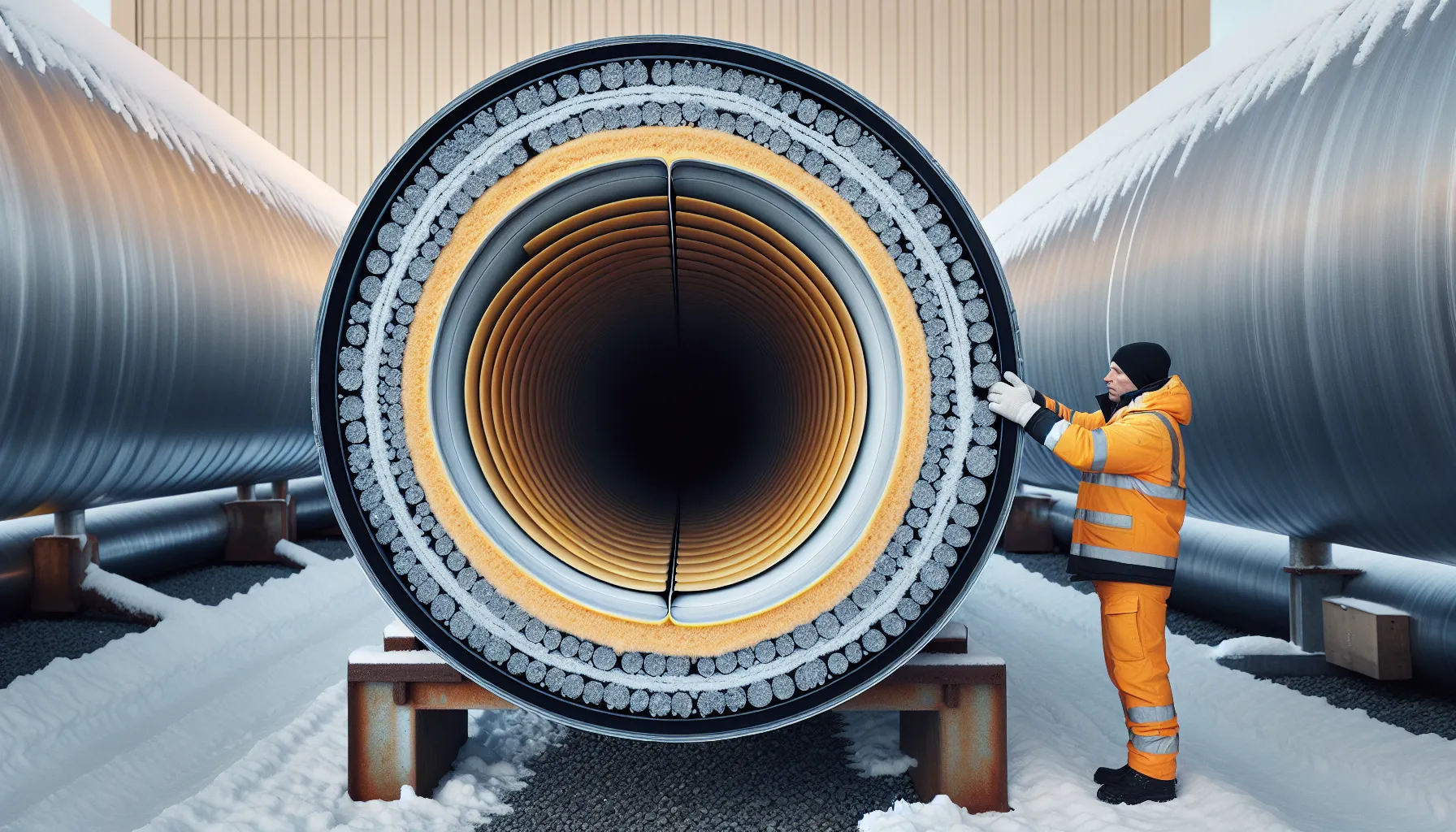

Isolasjon: Materialer, Tykkelser Og Utførelse

Valg Av Isolasjonsmateriale, Tykkelse Og U-Verdi

Lav varmeledningsevne er nøkkelen. PUR og PIR gir svært lav λ-verdi, mens mineralull er robust, fleksibel og brannbestandig. Den optimale tykkelsen er ofte større enn minstekrav: U-verdi skal ned på nivåer som matcher klima, temperatur og energimål. Et tommelfingerprinsipp er å regne livssykluskostnad: ekstra 10–20 mm isolasjon betaler seg ofte raskt i nordisk klima.

Kontinuitet I Mantling: Kuldebroer, Fester, Bend Og Ventiler

Varmetapet konsentreres ofte der isolasjonen brytes. Bæringer, ventiler, flenser og instrumentforgreninger trenger isolasjonsløsninger som sikrer kontinuitet, skreddersydde skall, prefabrikkerte bend og isolerte ventilbokser. Mantling uten avbrudd, korrekt overlapp og tetting rundt gjennomføringer er helt avgjørende for å unngå kuldebroer og utilsiktet fuktinntrengning.

Fuktstyring, Diffusjonssperre Og Korrosjon Under Isolasjon (CUI)

Fukt i isolasjon svekker ytelsen dramatisk og kan gi CUI. Derfor brukes dampsperre/diffusjonssperre på varme rør i fuktige miljøer, og drenerende, vannavvisende systemer for kalde rør. Velg materialer og belegg som tåler kondens, regn og temperaturvekslinger. Inspeksjonspunkter og dreneringsmuligheter gjør vedlikeholdet enklere og reduserer risiko.

Rørlayout, Ruting Og Installasjon

Korte Løp, Færre Bend, Klynging Og Avstand Til Kalde Soner

Korte rørstrekk og rette linjer gir mindre overflate og dermed mindre varmetap. Klynging av rør med like temperaturer reduserer eksponert areal og letter isolasjonsarbeidet. Plasser rør bort fra kalde soner og trekk, og unngå direkte kontakt med kuldebroer i stålprofiler og betong.

Varmetapingrepen: Varmeisolerte Ventiler, Flenser Og Armatur

Ventiler og flenser er klassiske «hot spots» for tap. Bruk isolasjonskapper som kan tas av ved service, prefabrikkerte isolasjonsdeler for bend/tee, og sørg for tett tilpasning. Der armatur må være tilgjengelig, velg løsninger som kan åpnes uten å ødelegge mantlingen, det gjør at isolasjonen faktisk forblir på gjennom hele driftsperioden.

Varmetracing, Varmevekslere Og Avstengningsstrategier

Elektrisk eller væskebasert varmetracing holder temperaturen der det er krav til prosess eller frostvern. Integrer tracing med isolasjonen og dimensjoner effekten nøkternt, slik at systemet ikke «fyrer for kråka». Varmevekslere for sonedeling og smarte avstengningsstrategier (f.eks. natt- og helgedrift) begrenser behovet for kontinuerlig høy temperatur i hele nettet.

Styring, Beregning Og Kvalitetssikring

Temperaturkontroll, Automatisering Og Regulering

Automatisert styring holder mediet i ønsket temperaturvindu uten å overskyte. Blanding, PID-regulering og soner med egne settpunkter hindrer at enkelte strekk blir varmet opp unødig. Datainnsamling gir innsikt i tapspunkter og gjør optimalisering løpende, ikke bare ved idriftsettelse.

Beregninger: Varmebalanse, U-Verdi, ISO 12241/EN-Standarder

Designet bør verifiseres med varmebalanseberegninger som inkluderer ledning, konveksjon og stråling. Bruk standardiserte metoder (som ISO 12241) for å beregne U-verdi for rør med isolasjon og mantling. Dokumenter antagelser: omgivelsestemperatur, vind, fukt og strømningsregime. Det gir sporbarhet og enklere revisjon ved endringer.

Måling, Termografering Og Tetthetskontroll For Verifisering

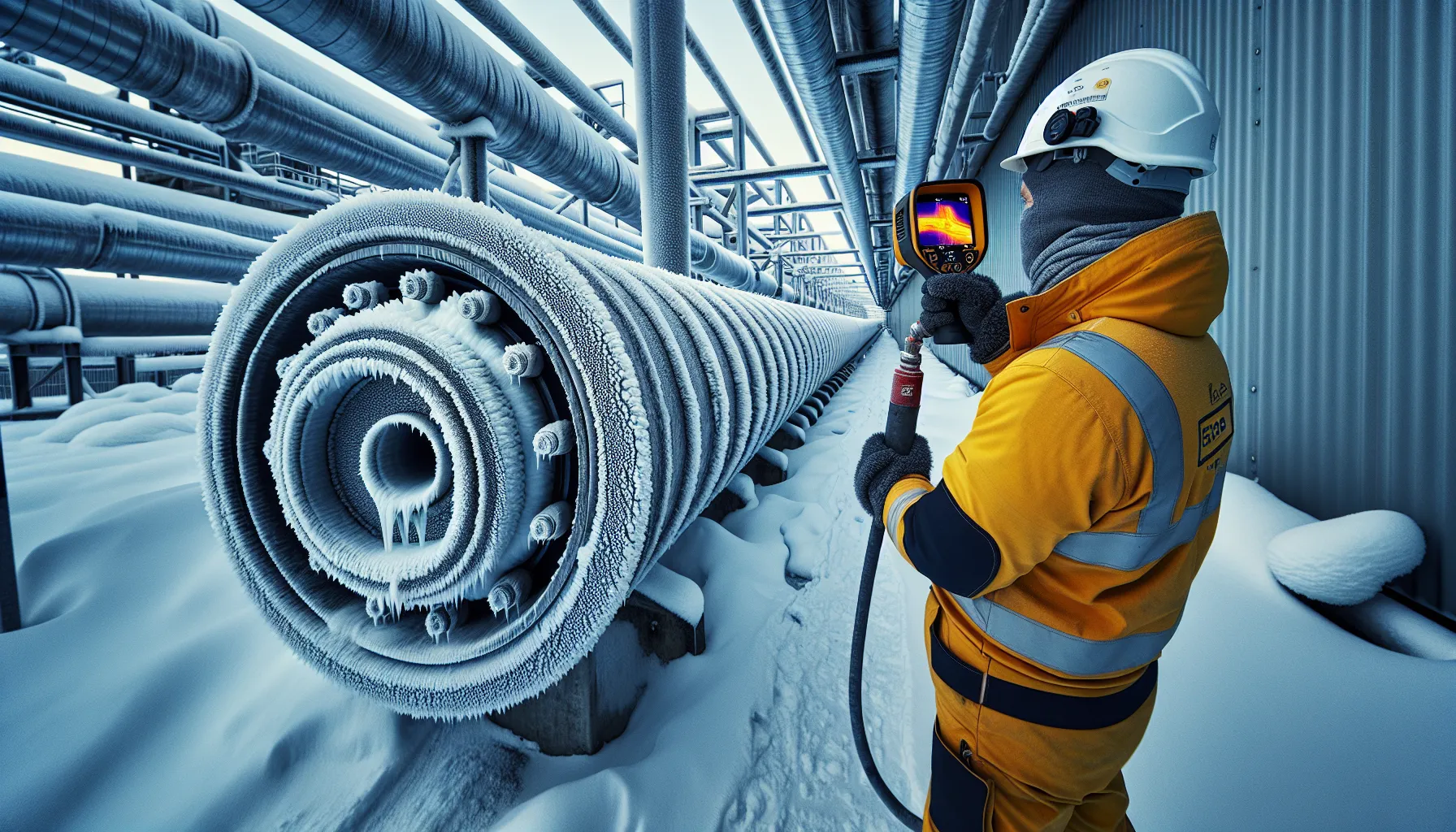

Termografering avslører avbrudd i isolasjonen, fuktlommer og lekkasjer. Punktmålinger (overflatetemperatur, ΔT over strekninger) og trykktester/tetthetskontroll sikrer at installasjonen faktisk leverer som prosjektert. Inkluder kontrollpunkter i fremdriftsplanen, retting underveis er billigere enn etter overlevering.

Økonomi, Bærekraft Og Sikkerhet

Livssykluskostnader, Tilbakebetaling Og Energimerking

Redusert varmetap gir lavere energiregning måned for måned. I mange bygg og anlegg er tilbakebetalingstiden for ekstra isolasjon 1–3 år, deretter ren gevinst. Livssyklusanalyser synliggjør at «riktig førstevalg» lønner seg mer enn etterisolering. God dokumentasjon forenkler også energimerking og kravoppfyllelse i prosjekter.

CO₂-Reduksjon, Overflatetemperaturer Og Person-/Brannsikkerhet

Mindre energibruk betyr lavere CO₂-utslipp. I tillegg gir kontroll på overflatetemperaturer bedre person- og brannsikkerhet: lavere berøringsfare, mindre risiko for antennelse av støv/partikler og bedre arbeidsmiljø. Velg isolasjon og mantling med brannegenskaper som matcher risikoen i sonen.

Konklusjon

Å minimere varmetap i rørsystemer starter med fysikken og ender med detaljene: riktige materialer, riktig dimensjonering, riktig isolasjon, og en installasjon uten avbrudd og kuldebroer. Legg til smart styring, standardbaserte beregninger og målinger i drift, så leverer anlegget lavere kostnader og utslipp over hele levetiden. Det er god ingeniørkunst, og god økonomi.

Ofte stilte spørsmål

Hva påvirker varmetap mest i rør, og hvordan bør jeg designe rørsystemer for å minimere varmetap?

Varmetap styres av temperaturdifferanse (ΔT), rørets overflateareal og varmeovergang ved ledning, konveksjon og stråling. Reduser ΔT og eksponert areal, hold rør korte og rette, velg materialer med lav varmeledningsevne, optimaliser dimensjon og strømningsregime, og sikre kontinuerlig, korrekt utført isolasjon uten kuldebroer.

Hvilket isolasjonsmateriale og hvilken tykkelse gir best effekt for å minimere varmetap i rørsystemer?

PUR/PIR har svært lav λ-verdi og gir høy effekt pr. tykkelse, mens mineralull er robust, fleksibel og brannsikker. Optimal tykkelse avhenger av klima, driftstemperatur og energimål. Livssykluskalkyler viser at ekstra 10–20 mm isolasjon ofte lønner seg raskt i nordisk klima.

Hvordan designe utendørs rør for å minimere varmetap og unngå CUI?

Dimensjoner for større ΔT og vind, øk isolasjonstykkelsen, velg robust mantling med lav emissivitet, og bruk diffusjonssperre på varme rør. Sikre kontinuitet rundt bæringer, bend, ventiler og gjennomføringer. Planlegg drenering og inspeksjonspunkter for å håndtere fukt og redusere risiko for korrosjon under isolasjon.

Når bør jeg velge varmetracing i stedet for bare å øke isolasjonen?

Bruk varmetracing når du må holde en minimumstemperatur (prosesskrav eller frostvern) uavhengig av svingende belastning og vær. Isolasjon reduserer tap, men tilfører ikke varme. Kombiner moderat tracing med god isolasjon og styring, slik at systemet dekker toppbehov uten å overdimensjonere eller «fyre for kråka».

Hva er et hensiktsmessig hastighetsområde i rør for å balansere varmeovergang og trykktap når målet er å minimere varmetap?

Sikt mot et moderat hastighetsvindu som gir tilstrekkelig intern varmeovergang uten unødig turbulens, støy og pumpearbeid. I praksis ligger mange HVAC-anlegg for vann rundt 0,6–1,5 m/s, men optimal verdi avhenger av rørdimensjon, ruhet og krav til trykktap og komfort—verifiser med prosjektspesifikke beregninger.
