Hvordan fungerer trenchless teknologi for rørinstallasjon?

Trenchless teknologi gjør det mulig å installere, fornye eller erstatte rør under bakken uten å åpne lange grøfter. Det er særlig nyttig i tettbygde områder, under trafikkerte veier, elver og fredede soner der tradisjonell graving gir store kostnader og konsekvenser. Denne guiden forklarer hvordan trenchless teknologi fungerer i praksis, hvilke metoder som finnes, når den bør velges, og hva som avgjør pris, risiko og kvalitet. Målet er å gi beslutningstakere og prosjekterende et presist rammeverk for valg av riktig løsning – med færre overraskelser i felt.

Hva Er Trenchless Teknologi, Og Når Bør Den Velges?

Trenchless teknologi omfatter gravefrie metoder for installasjon, rehabilitering og utskifting av rør. I stedet for å fjerne store mengder masser, etableres ett eller noen få start- og mottakspunkt. Selve jobben utføres under bakken med styrte bor, presserør, strømper eller sprengeverktøy. Resultatet er mindre overflateinngrep, kortere anleggstid og lavere klimafotavtrykk.

Teknologien er ideell når trafikkavvikling, næringsliv og naboer skal skjermes – eller der terreng, naturverdier og eksisterende infrastruktur gjør graving krevende. Samtidig finnes det situasjoner der åpne grøfter fortsatt er riktig, for eksempel ved svært store dimensjoner eller når eksisterende rør ligger dårlig til.

Typiske Bruksområder

• Vann- og avløpsledninger i by og tettsteder
• Kabelkanaler og fiberrør i utbygde områder
• Industri- og prosessrør med krav til driftssikkerhet
• Kommunale og private prosjekter der gravefri fremdrift reduserer kost og risiko

Når Åpne Grøfter Fortsatt Er Riktige

Åpne grøfter kan være best ved ekstremt store rør (f.eks. DN1200+), når innføringspunkt ikke lar seg etablere, ved høy risiko for setninger i dårlig grunn, eller når geologien (store blokker, løse masser, hulrom) gjør styrt boring uforutsigbar. De er også hensiktsmessige når eksisterende ledninger uansett må omlegges i åpen grøft for koordinering av framtidig infrastruktur.

Hovedmetoder Og Hvordan De Virker

Det finnes fire hovedmetoder, hver med styrker og begrensninger. Riktig valg avhenger av lengde, kurvatur, grunnforhold, eksisterende rør og krav til kapasitet.

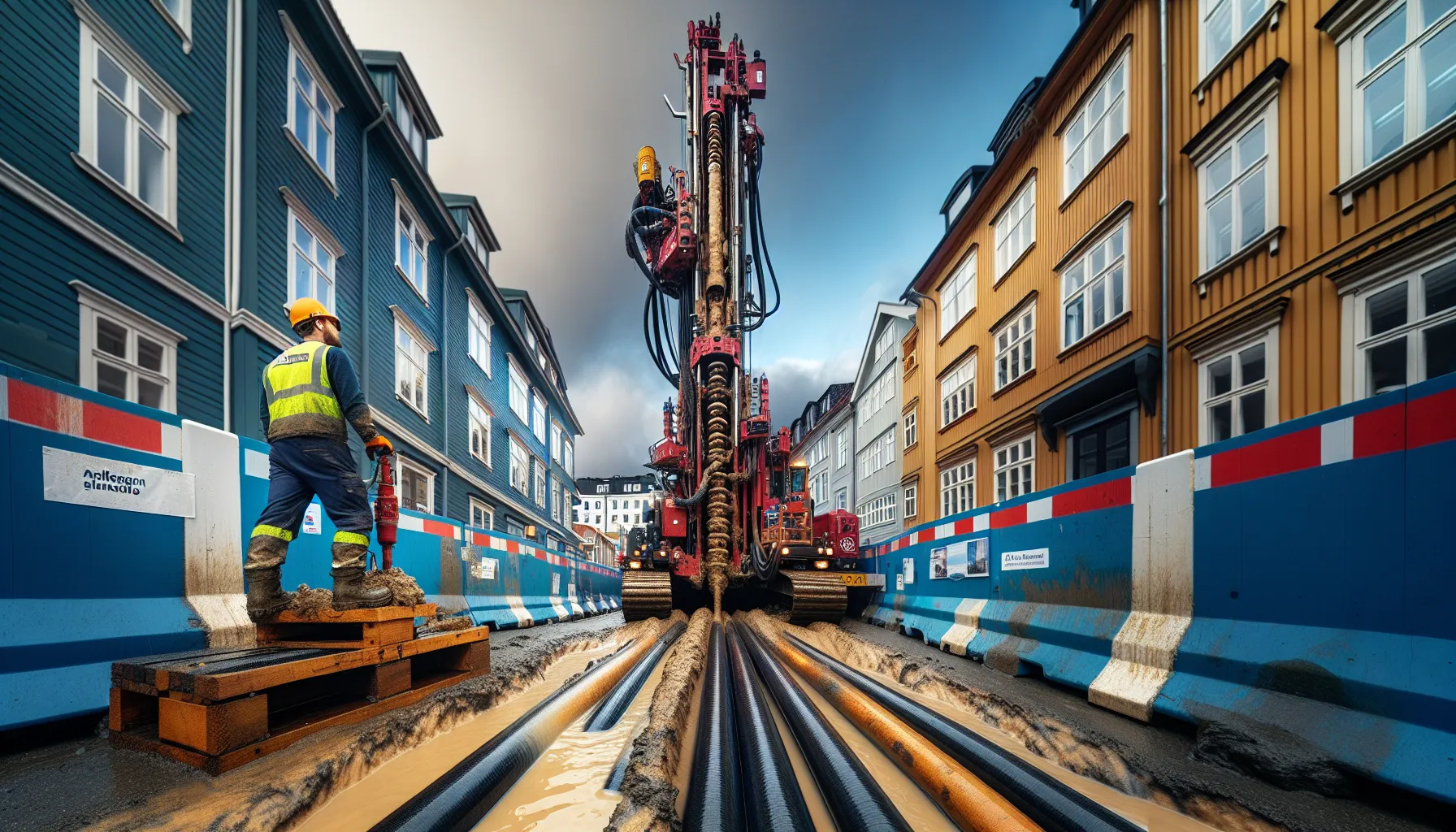

Styrt Horisontal Boring (HDD)

HDD starter med en pilotboring som styres med sondesystem (walk-over eller wireline). Boret følger planlagt trase under hindringer som veier og elver. Deretter oppbores pilothullet til ønsket diameter før røret trekkes inn på returen. HDD passer spesielt for lange strekk (typisk 50–600 m, men kan være 1000 m+) og moderate kurver. Metoden håndterer PE, stålrør og duktilt støpejern, og brukes for vann, avløp (trykk), gass og kabler. Nøkkelfaktorer er borevæske (bentonitt) for stabilitet og smøring, samt presis styredokumentasjon.

Rørsprekking (Pipe Bursting)

Her trekkes en ekspansjonskonus gjennom et eksisterende rør, som sprenges/sprekkes opp mens nytt rør dras inn samtidig. Det gir full utskifting uten å grave opp hele traséen. Egnet når gammelt rør har kollapset delvis eller har mange lekkasjer, og når man ønsker større diameter. Brukes ofte på avløp og vann i tettbygde strøk. Forutsetter at det gamle røret danner en sammenhengende føring, og at omkringliggende masser tåler ekspansjonen uten å skade nærliggende ledninger.

Rørfornying Med Strømpe (CIPP/Relining)

En fleksibel filt- eller glassfiberstrømpe impregnert med herdeplast (ofte epoksy) inverseres eller trekkes inn i eksisterende rør. Når den herdes (varm damp, varmt vann eller UV-lys), dannes et nytt, tett og selvbærende rør inne i det gamle. CIPP er utbredt i avløpsnettet og bygningsavløp, og reduserer betydelig gravebehov. Fordelene er rask installasjon og god levetid (ofte 50+ år). Viktig å kontrollere fallforhold, stikkledninger (robotfresing av tilkoblinger) og at herdeprosessen dokumenteres.

Mikrotunnellering Og Rørpressing

Mikrotunnellering bruker styrt borehode og kontinuerlig massehåndtering for å presse rørseksjoner inn i grunnen fra en startgrop til en mottaksgrop. Metoden gir høy presisjon på fall og retning, og brukes ofte for større dimensjoner og gravitasjonsavløp der toleranser er strenge. Rørpressing (pipe jacking) benytter hydraulikk for å skyve rør gjennom forboring eller direkte i egnet grunn. Begge er gode når setningskontroll og linjeføring er kritisk, for eksempel under jernbane.

Fra Befaring Til Idriftsettelse: Trinn For Trinn

En vellykket gravefri installasjon styres av god planlegging, realistiske forundersøkelser og tydelig kvalitetskontroll.

Grunnundersøkelser, Kartdata Og Trasévalg

Start med oppdaterte kart og innmåling av eksisterende ledninger. Geotekniske data (sonderinger, kornfordeling, bergdybde) og eventuelle forurensninger avklarer metodevalg. Velg trasé med hensyn til minsteavstander, kurvatur, tilgjengelighet til riggsoner, og kryssing av kritiske objekter. I urbane områder er risiko for ukjente installasjoner høy – antatt sikkerhet må ikke erstatte dokumentert informasjon.

Rigging, Pilotboring Og Styring

Etabler sikre riggplasser, avskjerming og logistikk for masser og borevæske. Under pilotboring benyttes løpende lokalisering og logging av dybde, helning og retning. I mikrotunnellering overvåkes trykk og moment, mens HDD-teamet justerer borevæske-viskositet etter grunnforhold.

Oppboring, Rørtrekking Og Tauthet

Pilothull oppbores gradvis. Rørstreng sveises/fusjoneres og trykktestes ofte før trekking. Trekkekraft overvåkes kontinuerlig for å unngå skade og for å sikre riktig tauthet (ingen uønskede heng). Ved rørsprekking kontrolleres vibrasjoner og avstand til naboledninger. Ved CIPP sikres jevnt trykk under inversjon og korrekt herdetid.

Trykktest, Desinfeksjon Og Dokumentasjon

Etter installasjon gjennomføres trykktest (vann/gass etter medium), desinfeksjon for drikkevann, TV-inspeksjon for avløp, og innmåling. Sluttdokumentasjon skal inkludere loggfiler fra styring, testprotokoller, materialsertifikater og as-built-data. God dokumentasjon er ikke pynt – den forenkler drift og reduserer ansvarstvil senere.

Fordeler, Begrensninger Og Valgkriterier

Trenchless metoder gir store gevinster, men de er ikke universalløsninger. Metodevalg må forankres i konkrete prosjektdata.

Minimalt Inngrep, Trafikk Og CO₂

Gravefrie metoder reduserer anleggstid, støy og støv. Trafikkavvikling forenkles, og berørte virksomheter kan holde åpent. Mindre massehåndtering gir lavere utslipp og ofte lavere totalkost når man inkluderer ulempekostnader. For kommuner med klimamål er dette et tydelig pluss.

Geologi, Kurvatur Og Diametergrenser

Grove steinmasser, blokker og svært løs grunn øker risikoen. HDD har grenser for kurvatur (min. bøyeradius styres av rørtype og diameter). CIPP begrenses av fall, innvendig tilstand og tilgang. Rørsprekking krever kontinuitet i gammelt rør og tilstrekkelig plass rundt til ekspansjon. Mikrotunnellering håndterer store dimensjoner, men krever større rigggroper og kompetanse.

Beslutningsmatrise For Metodevalg

• Lengde og kurvatur: HDD/mikrotunnellering for lange og presise strekk, CIPP for rehabilitering av eksisterende trase.
• Tilstand og kapasitet: Rørsprekking ved behov for økt dimensjon, CIPP hvis bæreevne og tetthet må gjenopprettes uten utskifting.
• Grunnforhold og risiko: Velg metode som tåler lokal geologi og nærføring til kritiske objekter.
• Regelverk og drift: Drikkevann krever strengere testing: avløp kan tåle flere metoder.

Prosjektplanlegging: Kostnader, Tidsbruk Og Risiko

Kostnader og tid påvirkes av teknisk kompleksitet, logistikk og dokumentasjonskrav. God planlegging reduserer risiko og uforutsette tillegg.

Hovedkostnadsdrivere Og Prisnivåer

Pris styres av lengde, diameter, antall riggpunkter, grunnforhold, og valgt metode. HDD og CIPP har ofte lavere overflatekost enn åpen grøft, men krever spesialisert utstyr. Mikrotunnellering gir høy presisjon, men med høyere enhetspris. Medregn også trafikkomlegging, nattarbeid, overvannshåndtering, håndtering av borevæske/slam og testing.

Fremdriftsplan, Sesong Og Logistikk

Planlegg for vinterforhold, grunnvannsnivå og miljørestriksjoner. Korte rigg- og oppboringsvinduer kan gi store gevinster hvis leveranser, rørlogistikk og sveising er synkronisert. Kommunikasjon med naboer og veimyndigheter reduserer driftsstans.

Vanlige Feilkilder Og Tiltak

• Feil eller ufullstendige kartdata: Verifiser med søk, testgroper og geofysikk.
• Undervurdert risiko for graving: Ha beredskap for lokal åpen oppgraving.
• Mangelfull test/dokumentasjon: Lås inn krav i kontrakt, med klare akseptkriterier.
• Borevæske uten kontroll: Etabler plan for retur, oppsamling og rensing fra dag 1.

Regelverk, HMS Og Miljøkrav

Gravefrie prosjekter må følge gjeldende lover, forskrifter og kommunale retningslinjer, på lik linje med tradisjonelle anlegg.

Tillatelser, Ledningsinformasjon Og Varsling

Innhent nødvendige gravetillatelser, arbeidstillatelser og koordinér med ledningsregister. Varsle naboer og trafikkmyndigheter med tydelige fremdriftsplaner. Sørg for oppdatert kabelpåvisning og minstekrav til avstander.

Sikker Jobb-Analyse, Gass Og Bentonite

Utfør SJA før hver etappe. Vurder risiko for gasslommer og håndter bentonitt trygt – både lagring, blanding og utslipp. Ved trykkboring skal trykkgrenser og nødprosedyrer være kjent av hele laget.

Utslipp, Slamhåndtering Og Naturhensyn

Etabler rutiner for oppsamling og rensing av borevæske og slam. Minimer søl, beskytt vassdrag og vegetasjon, og dokumentér avfallshåndtering i tråd med miljølovgivningen. Ved kryssing av sårbare områder kan tidsbegrensninger og overvåking være påkrevd.

Konklusjon

Trenchless teknologi har flyttet standarden for hvordan rør kan installeres og fornyes – raskere, mer skånsomt og ofte med lavere totalkost. Nøkkelen er å matche metode med geologi, kapasitet og tilgjengelighet, og å kreve solid styrings- og testdokumentasjon. Med riktig planlegging får man trygge anlegg, mindre trafikktrøbbel og lavere utslipp – uten å grave halve byen opp.

Ofte stilte spørsmål

Hva er trenchless teknologi, og når bør den velges?

Trenchless teknologi er gravefrie metoder for å installere, fornye eller erstatte rør via få start- og mottaksgroper. Den bør velges i tettbygde områder, under trafikkerte veier/elver og der natur- eller infrastrukturhensyn gjør graving krevende. Ved svært store dimensjoner eller uegnet geologi kan åpen grøft fortsatt være riktig.

Hvilke metoder finnes for trenchless rørinstallasjon, og hvordan fungerer de?

Vanlige metoder er styrt horisontal boring (HDD) med pilotboring og oppboring, rørsprekking som erstatter gamle rør ved ekspansjon, strømpefornying (CIPP) som herder nytt rør inni det gamle, og mikrotunnellering/rørpressing for presise, større dimensjoner. Valget styres av lengde, kurvatur, grunnforhold, eksisterende rør og kapasitetskrav.

Hva påvirker kostnad, tid og risiko i trenchless prosjekter?

Pris og tid avhenger av lengde, diameter, antall riggpunkter, grunnforhold, metodevalg og dokumentasjonskrav. Logistikk for rør, sveising og borevæske er kritisk. Risiko reduseres med gode kartdata, geotekniske undersøkelser, SJA, kontrollert borevæskehåndtering og klare akseptkriterier for testing, desinfeksjon/TV-inspeksjon og sluttdokumentasjon.

Hvor lenge varer rør installert med trenchless metoder?

Levetid avhenger av materiale, last og utførelse. CIPP-løsninger dokumenteres ofte til 50+ år, mens PE-, stål- og duktiljernrør kan oppnå 50–100 år ved korrekt prosjektering, trekkekrefter, herding og korrosjonsbeskyttelse. God kvalitetskontroll, trykktest, desinfeksjon og riktig drift/vedlikehold er avgjørende for å nå forventet levetid.

Hvilken metode er best under vei eller elv – HDD eller mikrotunnellering?

Begge fungerer for trenchless rørinstallasjon under hindringer. HDD egner seg for lengre strekk og moderate kurver med PE/stål, ofte kostnadseffektivt. Mikrotunnellering gir svært presis fall/retning og passer større dimensjoner eller gravitasjonsavløp der toleranser og setningskontroll er kritiske. Valget avgjøres av geologi, diameter og krav til presisjon.
